Heavy Duty 5ton Double Girder Bridge Crane

Modèl pwodwi;QDLifing kapasite: 5-450t
Evènman: 6m - 31.5 m
Wotè leve: 3m - 60m
Travay travay: A3-A6
Sèvis Customized: Bay
Tanperati travay: -25 a 40 degre

Voye rechèch

Dekri teren

Gwo devwa 5ton doub travès pon teknik

Double Girder Overhead Crane ak doub Trolley se yon teknik espesyalize pou leve ak deplase pwodwi longè. Sa a se teknik konstitye pa travès, mekanis vwayaje, leve Trolley ak pati elektrik.

Gen twa kalite metòd pou antre nan platfòm la nan taksi: soti nan bò a, soti nan fen a ak soti nan tèt la.

Sekirite fil glise oswa ang fè ka itilize pou kondiksyon elektrik nan teknik la; li ka swa nan bò opoze a nan taksi a oswa nan menm bò a nan taksi a.

Operasyon teknik la dwe fini nan taksi a nèt.

QD -2

Karakteristik

1. Twa antre kalite nan taksi a: antre fen, bò ak tèt;

2. Kapasite leve li yo gen ladan pwa zen;

3. Bwat-tape estrikti girder soude nan gwo fòs pa robo;

4. Wou, tanbou likidasyon, angrenaj akkoupleyo fabrike pa CNC ak pi bon kalite;

5. Motè bag glise lou-devwa soti nan Wuxi NGP, pi bon kalite nan Lachin;

6. Ekipman elektrik soti nan Alman Siemens

7. Sistèm kontwòl endepandan: kontwòl san fil oswa kontwòl taksi;

8. Leve aparèy pwoteksyon surcharge;

9. Tanpon an poliyiretàn;

10. Chanjman limit vwayaj teknik;

11. Pwoteksyon dekonpresyon;

12. Aparèy fèmen ijans;

13. Aktyèl pwoteksyon surcharge.

Gwo devwa 5ton doub travès pon teknik Paramèt

QD tip 10t doub travès pon teknik ak treuil Trolley
Espansyon	S(m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Leve wotè	m	16	16	16	16	16	16	16	16
Leve vitès	m/min	8.5	8.5	8.5	8.5	8.5	8.5	8.5	8.5
Vitès chariot	m/min	43.8	43.8	43.8	43.8	43.8	43.8	43.8	43.8
Vitès teknik	m/min	90.7	90.7	90.7	91.9	91.9	84.7	84.7	84.7
Leve motè	kw	17	17	17	17	17	17	17	17
Trolley motè	kw	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Pwa total	KG	13640	15520	18350	20340	22750	27140	30530	33620
Max wou chaj	KN	101	108	117	122	130	140	150	160
Track		P43	P43	P43	P43	P43	P43	P43	P43

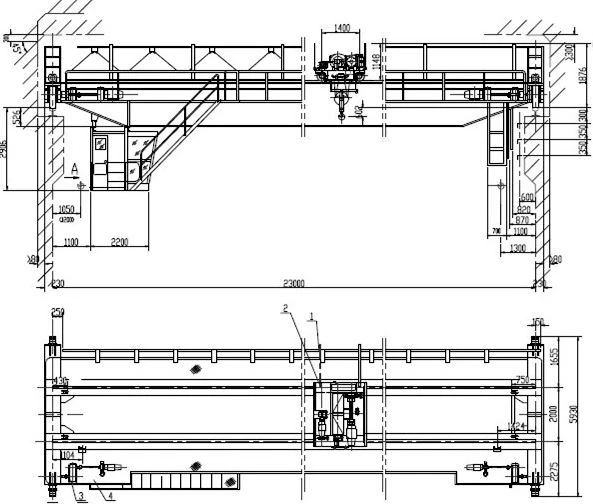

Dimansyon prensipal la	mm	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rail tèt nan tèt prensipal la	H1	1876	1876	1876	1876	1876	1926	1926	1926
Rail tèt nan zen sant	H2	602	602	602	602	602	552	552	552
Baz wou	W	4050	4050	4050	4050	4050	5000	5000	5000
Lajè teknik	B	5704	5704	5704	5882	5882	5948	5948	5948
Hook gòch limitasyon	S1	1050	1050	1050	1050	1050	1050	1050	1050
Hook dwa limitasyon	S2	1300	1300	1300	1300	1300	1300	1300	1300
Trolley kalib	K	2000	2000	2000	2000	2000	2000	2000	2000
Nòt: Mòd kontwòl pou operasyon taksi

Karakteristik ki an sekirite nan gwo devwa 5ton doub girder pon teknik

✔ Aparèy pwoteksyon pwa surcharge
✔ Top bon jan kalite tanpon an poliyiretàn
✔ Chanjman limit vwayaj teknik ak switch limit pou leve
✔ Fonksyon pwoteksyon ba vòltaj
✔ Sistèm arè ijans
